Ipari és építőipari csőrendszerekben,Csőkompenzátorok(más néven tágulási hézagok vagy rugalmas kompenzátorok) kulcsfontosságú alkatrészekként szolgálnak, amelyek elnyelik a mozgásokat, enyhítik a feszültséget és fenntartják a rendszer integritását változó működési körülmények között.
Az elején itt van egy tipikus műszaki összefoglaló egy kiváló minőségű fém harmonikacső kompenzátorhoz:
| Paraméter | Tipikus érték / tartomány |
|---|---|
| Névleges átmérő (DN) | DN 50 – DN 2400 mm |
| Névleges nyomás | Akár 2,5 MPa (vagy magasabb speciális kiviteleknél) |
| Maximális üzemi hőmérséklet | ~450 °C-ig (egzotikus ötvözetek esetén több) |
| Mozgási kapacitás | Axiális, oldalirányú, szögeltolódás (kialakításonként változó) |
| Fújtató anyaga | Rozsdamentes acél (vagy magas hőmérsékletű ötvözetek) |
| Kapcsolatok befejezése | Hegesztett végek, szükség szerint karimás, menetes vagy hornyos |
| Tervezési élet / ciklusok | Magas fáradási ciklusszámra tervezték; megfelelő kiválasztása esetén várható évtizedek |
Ez a specifikációs táblázat kiemeli az alapvető tervezési paramétereket, illusztrálva a termékválasztás mögött meghúzódó professzionális szigort. A következő tartalom feltárja, miért fontosak a kompenzátorok, hogyan működnek és hogyan választják ki őket, valamint a jövőjüket alakító feltörekvő trendeket.

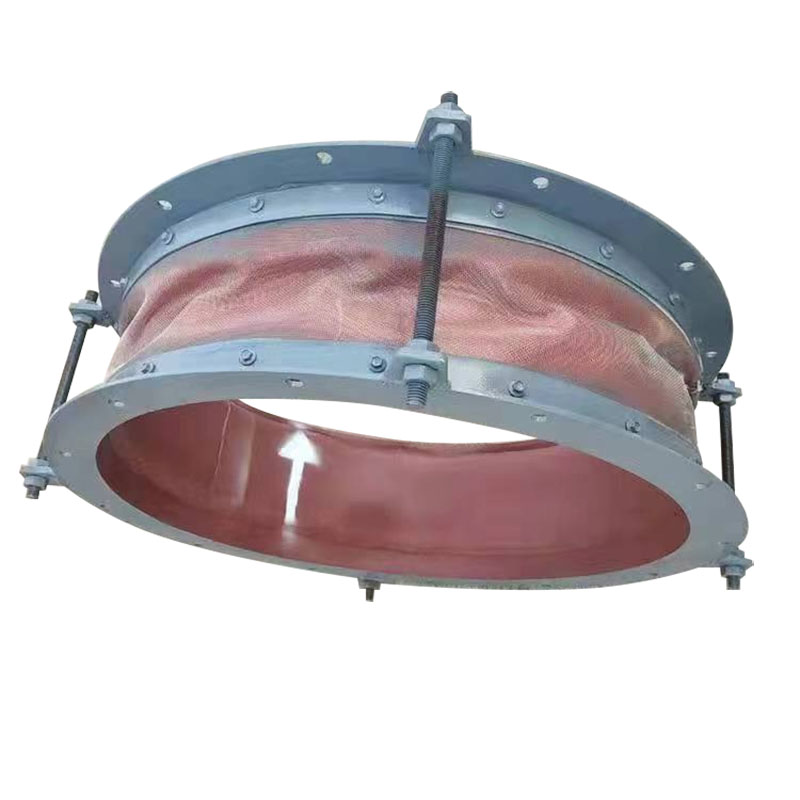

A csőkompenzátor egy csőrendszerbe beépített rugalmas eszköz, amely elnyeli a hőtágulás, összehúzódás, rezgés, nyomásingadozás, eltolódás, süllyedés vagy szeizmikus tevékenység következtében fellépő mechanikai alakváltozásokat. A gyakorlatban sok kompenzátort egy vagy több fém harmonikával (hullámos rugalmas elemekkel), valamint csatlakozókkal és tartóelemekkel építenek.
Elnyeli a hőtágulást/összehúzódást: Megakadályozza a csőfeszültséget és a deformációt, amikor a hőmérséklet változása tágulást vagy összehúzódást okoz.
Rezgés- és ütésszigetelés: csillapító elemként működik, csökkentve a rezgés vagy nyomáslökések átvitelét a berendezésekből (szivattyúk, kompresszorok stb.) a csőrendszerbe.
Igazítás kompenzáció: Kijavítja a kis eltolásokat vagy eltéréseket, amelyek a telepítés során vagy a szerkezet elmozdulása miatt keletkeznek.
Feszültségcsökkentés: Csökkenti a támasztékokra, karimákra, szelepekre és berendezésekre nehezedő feszültségeket azáltal, hogy lokalizálja a mozgáselnyelést.
Az ülepedés vagy a szeizmikus elmozdulás kezelése: Segít megőrizni az integritást alapeltolódás vagy szeizmikus hatás esetén azáltal, hogy lehetővé teszi az irányított elmozdulást.
Így a kompenzátor szerkezeti „pufferré” válik, amely megvédi a csőrendszer merev részeit a károsodástól és meghibásodástól azáltal, hogy a rugalmasságot ahol szükséges.
A csővezetékek mindig a hőmérsékleti ciklusokból, a nyomásingadozásokból és a dinamikus terhelésekből adódó mechanikai igénybevételeknek vannak kitéve. Megfelelő elhelyezés nélkül ezek a feszültségek kifáradási repedést, szivárgást vagy katasztrofális meghibásodást okozhatnak. A kompenzátor az a mérnöki megoldás, amely enyhíti ezeket a feszültségeket és javítja a rendszer robusztusságát.
Stresszcsökkentés és hosszú élettartam
A tágulás és összehúzódás elnyelésével a kompenzátorok megakadályozzák a hőfeszültség felhalmozódását a csövekben, szelepekben és kötésekben, ezáltal meghosszabbítva az élettartamot.
Kompaktság és helyhatékonyság
A hosszú tágulási hurkokhoz vagy ívekhez képest a kompenzátorok kompakt csomagolásban biztosítják az elmozdulás elnyelését.
Alacsonyabb szerkezeti terhelések
Az eszköz csökkenti a terhelés átadását a horgonyokra vagy az épületszerkezetekre, csökkentve a túltervezett támasztékok szükségességét.
Egyszerűsített rendszerelrendezés
A rugalmas, lokalizált kompenzáció révén a csővezetékek tervezése egyszerűbbé válik, csökkentve a bonyolultságot.
Zaj- és rezgésszabályozás
A vibráció és a pulzáció mérséklése segít csökkenteni a zajszintet és megvédi az érzékeny berendezéseket.
Alkalmazkodóképesség a változó körülményekhez
Egy jól megválasztott kompenzátor képes megbirkózni a többirányú (tengelyirányú, oldalirányú, szögletes) elmozdulással.
Költségmegtakarítás az életciklus során
Noha a kezdeti költség magasabb, mint a merev csatlakozások esetében, a csökkentett karbantartásból, leállásokból és utómunkálatokból származó megtakarítások gyakran indokolják a költségeket.
Megfontolandó lehetséges korlátok
A kompenzációs tartomány véges – a tervezésen túli túlméretezés káros.
A nyomóerőt kezelni kell, különösen az axiális típusoknál.
A nagy ciklusú, magas hőmérsékletű tervek költsége jelentősen megnőhet.
A megfelelő telepítés, igazítás és támogatás kritikus a teljesítmény szempontjából; helytelen alkalmazása korai kudarchoz vezet.
Tekintettel ezekre a kompromisszumokra, a kompenzátor használatát alapos termikus igénybevétellel és mechanikai elemzéssel kell indokolni. Számos alkalmazásban – különösen erőművekben, petrolkémiai, HVAC és ipari létesítményekben – az előnyök jelentősen meghaladják a többletköltséget.
Axiális kompenzátorok
Csak az axiális nyúlást/kompressziót kezelje. Ideális egyenes futáshoz jól meghatározott fix pontokkal.
Oldalsó kompenzátorok
Helyezze az oldalirányú elmozdulást; a mozgási erők szabályozására gyakran használt kötőrudak.
Szögkompenzátorok
Úgy tervezték, hogy egy forgáspont körüli szögben hajlítson.
Univerzális (több alsó) kompenzátorok
Az axiális + oldalirányú + szöghajlékonyság egy egységben kombinálható – összetett csőgeometriák esetén hasznos.
Nyomáskiegyenlített (tolóerő-kiegyenlített)
A belső geometria semlegesíti a tolóerőt, csökkentve a rögzítőszerkezetek terhelését.
A fújtatót és a csatlakozó alkatrészeket rozsdamentes acélból, nikkelötvözetekből vagy más olyan anyagokból kell kiválasztani, amelyek kompatibilisek a folyadékkal, a hőmérséklettel és a környezeti feltételekkel.
Korrozív vagy magas hőmérsékletű rendszerekben egzotikus ötvözetek (Inconel, Hastelloy) vagy bélés használható.
Becsülje meg a teljes várható utazást (tengelyirányú, oldalirányú, szögletes) a hőmérsékleti ciklusokon keresztül. Olyan kialakítást válasszon, amely korlátot és nagy ciklusú kifáradást biztosít.
Győződjön meg arról, hogy a kompenzátor névleges nyomása és hőmérséklete megegyezik vagy meghaladja a rendszer feltételeit, biztonsági ráhagyással.
Válasszon hegesztési, karimás, hornyolt vagy menetes végeket a rendszernek megfelelően. Győződjön meg arról, hogy elegendő beépítési távolság van (beleértve a jövőbeli mozgást is). Lehetővé teszi az ellenőrzési és karbantartási hozzáférést.
A megfelelő külső rögzítés és megvezetés megakadályozza a kompenzátor nemkívánatos elhajlását vagy kihajlását. Korlátozásokra lehet szükség az elmozdulás korlátozásához vagy a terhelési útvonalak szabályozásához.
A csőmembrán elem meghajlik (hajlik vagy kihajlik) a csőhossz változásaira vagy a beállítási eltolódásokra reagálva.
Axiális mozgások során a redők összenyomódnak vagy kinyúlnak, elnyelve az elmozdulást.
Oldalirányú vagy szögirányú mozgáskor a csőmembrán ennek megfelelően meghajlik vagy megnyomja (a kiviteltől függően).
A kötőrudak vagy a külső vezetők szabályozhatják az erő irányát, és megakadályozhatják a túlnyúlást.
Belső vezetőcsövek, hüvelyek vagy megerősítés használható az áramlási turbulencia csökkentésére és a csőmembrán folyadékerők hatásának korlátozására.
Igazítás: Győződjön meg arról, hogy a kompenzátor egy vonalban van a csővezetékekkel, hogy elkerülje az oldalsó terhelést.
Horgonyok és vezetők: Szerelje be a horgonyokat, vezetőket és korlátokat a tervrajzok szerint.
Mozgásteszt: Üzembe helyezés előtt mozgassa végig a kompenzátort a teljes löketén, hogy ellenőrizze a hézagot.
Termikus előterhelés: Néha hideg elősűrítést alkalmaznak, hogy a kompenzátort a tartományában központosítsák.
Tartás: A kompenzátort a csőrendszer részeként alá kell támasztani, hogy elkerüljük a megereszkedést.
Hegesztés/peremezés: Használjon megfelelő hegesztési és peremezési technikákat, elkerülve a deformációt.
Rendszeres szemrevételezés: Keressen repedéseket, deformációt vagy fáradtság jeleit.
Szivárgásellenőrzés: Ügyeljen a hegesztési varratok vagy tömítések körüli szivárgásokra.
Ciklusfigyelés: naplózza a ciklusok számát, és hasonlítsa össze a tervezett élettartammal.
Rezgésfigyelés: Győződjön meg arról, hogy a rezgésszint az elfogadható küszöbértékeken belül marad.
Cseretervezés: A kopás alapján tervezze meg a cserét a meghibásodás előtt.
Tisztítás: Tartsa tisztán a fújtatót és a környezetet a szennyeződésektől, amelyek dörzsölhetik vagy koptathatják.
Intelligens / érzékelővel működő kompenzátorok
Nyújtásmérők, elmozdulásérzékelők vagy állapotfigyelő érzékelők beágyazása a fáradtság előrejelzésére és a karbantartás figyelmeztetésére.
Speciális ötvözetek és bevonatok
Nagy teljesítményű anyagok (nikkelötvözetek, kerámia bevonatok) alkalmazása extrém környezeti körülményekhez (szuperkritikus, agresszív folyadékok).
Kompakt többtengelyes kivitelek
Az új geometriák nagyobb rugalmasságot tesznek lehetővé a kisebb helyigényeknél a szűk beépítéshez.
Additív gyártási alkalmazások
3D-nyomtatott átmeneti darabok vagy összetett geometriai elemek használata a teljesítmény optimalizálása érdekében.
Integráció a digitális iker- és prediktív elemzéssel
A kompenzátor viselkedésének nyomon követése éles üzemben, és integrálása az üzemi digitális ikrekhez a prediktív karbantartás érdekében.
Ahogy a piacok a nagyobb hatékonyság, magasabb nyomás/hőmérséklet és szigorúbb árrések felé törekszenek, a kompenzátoroknak fejlődniük kell. Az olyan rendszerek, mint az ultra-szuperkritikus erőművek, a fejlett vegyi reaktorok és az új energetikai alkalmazások (például hidrogénrendszerek), szigorúbb követelményeket támasztanak. A jövő kompenzátorának nemcsak megbízhatóan kell hajlítania, hanem diagnosztikai visszajelzést is kell adnia, és zökkenőmentesen integrálódnia kell az intelligens rendszerekbe.
A gyártók és a K+F csoportok jelentős összegeket fektetnek be az életciklus-elemzésbe, az érzékelőkbe, az új anyagokba és a kompenzátorrendszerek modularizálásába. Növekszik a kereslet a megújulók, az LNG, a hidrogénszállítás, a körzeti energiarendszerek és a fejlett gyártás iránt. A hangsúly a tisztán mechanikai robusztusságról az intelligens, integrált rendszerek felé tolódik el.
K: Hogyan határozható meg, hogy axiális, oldalirányú vagy szögkompenzátort kell használni?
V: Számítsa ki a várható elmozdulásokat minden irányban a cső hőtágulása, az illesztési tűrések, a támasztékok elmozdulása vagy az elhelyezkedés alapján. Ha a többség axiális, elegendő lehet egy axiális kompenzátor. Ha oldalirányú vagy szögeltérés van, fontolja meg ennek megfelelően az oldalirányú, szögletes vagy univerzális kompenzátort. A fejlett elemzés (végeselem, stresszelemzés) gyakran vezérli ezt a döntést.
K: Mi történik, ha egy kompenzátor a tervezett mozgási tartományon túl működik?
V: A tervezési határokon túli működés a fém kifáradásához, kihajláshoz, a harmonika vagy a csatlakozók túlfeszültségéhez, valamint esetleges meghibásodáshoz (repedés vagy szivárgás) vezethet. Súlyosan rontja a ciklus élettartamát, és hirtelen, katasztrofális meghibásodáshoz vezethet. Ezért a tervezési biztonsági határok és korlátozások kritikusak.
A csőkompenzátorok alapvető fontosságúak a rugalmas, hatékony csőrendszerekhez, feszültségmentesítést, rezgéscsillapítást és beállításkorrekciót kínálnak. Az anyagok, a mozgási kapacitások és a rendszerintegráció megfelelő kombinációja kritikus a hosszú távú teljesítmény szempontjából. Az intelligens rendszerek térnyerésével és a magasabb működési hatékonyság iránti igényekkel a kompenzátor fejlődik – nemcsak mint passzív mechanikai alkatrész, hanem mint intelligens, felügyelt eszköz a modern csőhálózatokban.
Ahogy az ipar halad előre,Fushuotovábbra is elkötelezett amellett, hogy fejlett, kiváló minőségű kompenzátormegoldásokat kínáljon az igényes alkalmazásokhoz. Fedezze fel az együttműködést és a megoldások testreszabását –lépjen kapcsolatba velünkhogy megtalálja az ideális kompenzátort a rendszer igényeihez.
